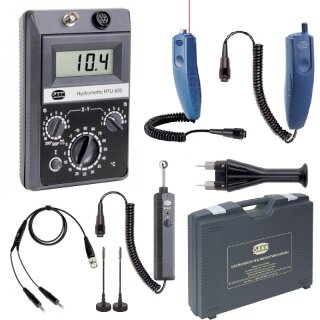

Gann Hydromette RTU 600 Set 11, inkl. Bereitschaftskoffer
Gann Artikel-Nr: 30002672
Set bestehend aus:
- Hydromette RTU 600
- Einschlag-Elektrode M 20
- Aktiv-Elektrode RF-T 28 EL
- Aktiv-Elektrode B 50
- Bürsten-Elektrodenpaar M 25-100
- Aktiv-Elektrode IR 40 EL
- Messkabel MK 8
Allgemein
Über Gann: Die Marke der Sachverständigen! Gann ist Hersteller von Handmessgeräten sowie Mess- und Regelanlagen für die Feuchtemessung und setzt bei der Produktion und Entwicklung auf einen mittlerweile 50-jährige Erfahrungsschatz. Als Marktführer bei verschiedenen Messverfahren bietet Gann, neben einer qualitativ hochwertigen und vielfach erprobten Technik, auch optimalen Service und eine individuelle Beratung: Ein Qualitätsversprechen - MADE BY GANN
Technische Beschreibung RTU 600
Die RTU 600 ist ein kombiniertes elektronisches 4-fach Messgerät zur Erfassung von Holzfeuchte, Baufeuchte, Luftfeuchte und Temperatur, ausgestattet mit Universal-Holzsorten-Korrektur für jede Holzart und automatischer Temperaturkompensation.
Der Multifunktionscharakter der Hydromette erlaubt den Anschluss einer enormen Anzahl von (Aktiv-)Elektroden sowie die Verwendung aller widerstandsbasierten Holzfeuchte- und Baufeuchte-Elektroden.
-
B 50 und LB 71 zur zerstörungsfreien Feuchtemessung und -indikation in Decken, Wänden, Böden und sonstigen Baustoffen
-
MB 35 zur Oberflächen-Feuchtemessung an Beton
-
MH 34 zur Messung hoher Feuchtewerte (40 bis 200 %) in Nadelholz
-
IR 40 EL zur Erfassung von Oberflächen-Temperatur, Wärmebrücken und Taupunkttemperatur
-
RF-T 28, RH-T 37 EL und RH-T 37 EL flex zur Luftfeuchte- und Lufttemperaturmessung
- alle unsere Pt 100-Temperaturfühler
Besonders geeignet ist dieses Messgerät für Maler, Innenausbauer, Parkettverleger, Parkettfabriken, holzverarbeitende Betriebe, technische Holztrocknung, Baufirmen, Architekten, Sachverständige, Wohnbauunternehmungen und Hochbauämter.
Messbereiche
Holzfeuchte:
4 - 100 % (atro) bei widerstandsbasierten Messverfahren
40 - 200 % (atro) mit MH 34 an Nadelholz
Baufeuchte:
bei widerstandsbasierten Messungen: (*)
0 - 80 Digits
0,3 - 25 Gew.-% bzw. 0,3 - 12 CM-%
bei kapazitiven Messungen: (*)
0 - 199 Digits (Scanbereich)
0,3 - 8,5 Gew.-% bzw. 0,3 - 6,5 CM-% mit B 50, B 60 und LB 70
2 - 8 Gew.-% mit MB 35 an Betonoberflächen
bei Messung der rel. Luftfeuchte im Bohrloch: (*)
5 - 98 % r.F. bzw.
0,2 - 3,7 Gew.-% mit RH-T 37 EL und RH-T 37 EL flex
Luftfeuchte:
5 - 98 % r.F. mit RF-T 28, RH-T 37 EL und RH-T 37 EL flex
Temperatur:
-200 - +600 °C je nach Pt 100-Temperaturfühler
Infrarot-Messbereich:
-20 - +199,9 °C mit IR 40 EL
(*) = Feuchteumrechnung in % je nach Baustoff über Umrechnungstabelle
Eigenschaften
- Handlicher Schnellfeuchtemesser für blitzschnelle Einzel- und Reihenmessungen
- Direkte Anzeige der Feuchtewerte über die große LCD-Anzeige, Auflösung: 0,1 % bzw. 0,1° C
- Die 81-stufige Holzsorten-Korrektur erlaubt sehr präzise Messungen für die jeweils ausgewählte Holzart durch Vorgabe einer sortenspezifischen Eichkurven-Kennziffer
- Automatische Kompensation der Holztemperatur im Bereich von -10° - +90° C
- Schnelle Messung der Feuchtigkeit in abgebundenen Baustoffen durch das Widerstands- und zerstörungsfreie Baufeuchte-Indikation durch das kapazitive Hochfrequenz-Messverfahren
- Präzision bei der Temperaturmessung durch Pt 100-Messwiderstände in 4-Leiter-Technik
- Vollautomatischer Geräteabgleich
- Stromversorgung: 9-V-Blockbatterie oder Ni-Cd-Akku (Sonderzubehör)
- Abmessungen: 180 [L] x 115 [B] x 53 mm [H], Gewicht ca. 390 g
Technische Beschreibung M 20
Die Einschlag-Elektrode M 20 kann direkt zur Holzfeuchte- und Baufeuchte-Messung verwendet werden und dient außerdem als Basissystem für verschiedene andere Elektrodenpaare (siehe unten).
Die Elektrode kann mit allen Hydrometten verwendet werden, die auf der Widerstands-Messmethode basieren.
Der Elektrodenkörper ist aus schlagfestem Kunststoff gefertigt.
Im Lieferumfang sind jeweils 10 Elektrodenspitzen à 16 und 23 mm Länge enthalten.
Messbereich Holzfeuchte:
- Für Feuchtemessungen in Hölzern bis 50 mm Stärke geeignet
- Mithilfe eines geeigneten Schlaggeräts (z.B. Hammer) kann die Elektrode auch in harte Hölzer wie z.B. Buche eingeschlagen werden
Messbereich Baufeuchte:
- Für Feuchtemessungen in weichen abgebundenen Baustoffen (wie z.B. Putz, Gips oder Gasbeton) geeignet
- Für Tiefenmessungen in Gasbeton usw. bis ca. 70 mm können auch Elektrodenspitzen mit 60 mm Länge (Bestell-Nr. 4660) verwendet werden
Die Elektrode dient außerdem als Trägersystem für verschiedene andere Elektrodenpaare, d.h. die nachfolgend aufgeführten Sonden können nur sinnvoll in Verbindung mit einer M 20-Elektrode verwendet werden:
- Umrüstsatz M 20-DS 16
- Oberflächen-Messkappenpaar M 20-OF 15
- Einsteck-Elektrodenspitzenpaar M 20-HW 200 und M 20-HW 300
- Einsteck-Elektrodenspitzenpaar M 20-Bi 200 und M 20-Bi 300
Technische Beschreibung RF-T 28 EL
Die Aktiv-Elektrode RF-T 28 ist eine Sonde für Luftfeuchte- und Lufttemperaturmessung und ermöglicht sekundenschnelle Messungen.
Die Elektrode kann mit den Hydrometten M 4050, RTU 600, UNI 1 und UNI 2 verwendet werden.
- Die schnelle Ansprechgeschwindigkeit des Sensors ermöglicht das Aufspüren von undichten Stellen z.B. Türspalte oder undichte Fenster, da bereits geringe Luftströmungen die Messwertanzeige beeinflussen
- Der Sensor passt sich auch im ausgeschalteten Zustand dem Umgebungsklima an
- Für besonders präzise Messungen sollte das Gerät 10 - 15 Minuten dem zu messenden Umgebungsklima ausgesetzt werden, damit eventuelle Temperaturunterschiede zwischen Elektrode und umgebenden Klima ausgeglichen werden können
- Mithilfe der Teleskopverlängerung BL-EL (Bestell-Nr. 6040) wird das Erreichen schwer zugänglicher Stellen ermöglicht (siehe Foto links)
-
Messbereich der RF-T 28: 7 - 98 % r.F. und -10 - +80 °C
- Die Ansprechzeit des Luftfeuchtesensensors (leicht bewegte Luft, Umgebungstemperatur: 20 - 25 °C) beträgt für
- 90 % der Feuchtedifferenz etwa 20 sec und für
- 95 % der Feuchtedifferenz etwa 30 sec
- Für Messungen in staubhaltiger Luft, bei Schadstoffemission oder hoher Luftgeschwindigkeit kann eine Filterkappe aus gesintertem Metall (Edelstahl) verwendet werden
Technische Beschreibung B 60
Die Aktiv-Elektrode B 60 ist ein Sensor für den Einsatzbereich Baufeuchte und arbeitet mit einer kapazitiven Hochfrequenzmessung.
Die Elektrode kann mit allen Hydrometten benutzt werden, die dieses Verfahren unterstützen.
- Mit integrierter Elektronik zum zerstörungsfreien Aufspüren von Feuchtigkeit in Baustoffen aller Art
- Erkennung der Feuchtigkeitsverteilung in Decken, Wänden, Estrichen und sonstigen abgebundenen Baustoffen
- Mit eingebautem Grenzwerteinsteller von 20 - 140 Digit und akustischem Signalgeber
Folgende Messbereiche werden von der B 60 abgedeckt:
- 0 - 199 Digits (Scanbereich), Feuchtigkeitsqualifizierung über Tabelle
- 0,3 - 8,5 Gew.-%, Umrechnung je nach Baustoff über Tabelle
- 0,3 - 6,5 CM-%, Umrechnung je nach Baustoff über Tabelle
Technische Beschreibung M 25-100
Das Bürsten-Elektrodenpaar M 25-100 ist zur Messung von Baufeuchte in harten und weichen Baustoffen geeignet.
Das Elektrodenpaar kann mit allen Hydrometten verwendet werden, die auf der Widerstands-Messmethode basieren.
-
Messung bis 10 cm Tiefe möglich, die Probenlöcher sind mit einem Bohrer mit 6 mm Ø vorzubohren
- Mit den Elektroden kann ein Feuchteprofil des Messgutes erstellt werden, indem schichtweise Messungen vorgenommen werden
- Die Elektroden verfügen über eine praktische Ein- und Ausdrehhilfe, mit der sie bequem in das Messgut ein- und ausgedreht werden können
- Da sich die Edelstahlbürsten hervorragend mit dem zu messenden Baustoff verbinden, wird kein zusätzliches Kontaktmittel benötigt
- Die Isolierung am Schaft verhindert eine ungewollte Beeinflussung des Messergebnisses durch Oberflächenfeuchte
- Die Bürsten-Elektroden sind aus widerstandsfähigem und rostfreien V2A-Stahl gefertigt
- Die Elektroden sind immer paarweise zu verwenden und optimalerweise im Abstand von ca. 8 - 10 cm zueinander in das Messgut einzubringen
Technische Beschreibung IR 40 EL
Die Aktiv-Elektrode IR 40 EL ist ein Spezial-Sensor, mit dem berührungslos Oberflächen-Temperaturen gemessen werden können.
Da die Elektrode auf Infrarot-Basis arbeitet, eignet sie sich somit hervorragend, um Teile mit niedriger Wärmekapazität (z.B. Holz, Glas, Isolier- und Dämmstoffe usw.) zu messen.
Die Elektrode kann mit den Hydrometten M 4050, RTU 600, UNI 1, UNI 1 und HB 30 verwendet werden.
- Idealer Sensor zum Aufspüren von Wärmebrücken in Gebäuden, zur Ermittlung der Taupunkttemperatur, zur Messung stromführender, sich bewegender oder vibrierender Teile sowie zur Lageermittlung von Heizrohren oder -schlangen
- Mit Hilfe des integrierten Laserpointers kann die Position des Messflecks genau angezeigt werden
- Der Messfleckdurchmesser erhöht bzw. verkleinert sich durch wechselnde Abstände zum Messobjekt im Verhältnis von 6:1, d.h. bei einem Abstand von 250 mm vom Objekt hat der Messfleck einen Durchmesser von ca. 46 mm. Unmittelbar vor der Messfühleröffnung hat der Messfleck eine Größe von 5 mm
- Zur Messung von metallischen oder glänzenden Oberflächen empfehlen wir, die mattschwarzen Aufkleber IR 30/E 95 zu verwenden, da es sonst zu Fehlmessungen kommen kann
Messbereiche der IR 40 EL:
Temperatur:
Infrarot-Messbereich:
-20 - +199,9 °C (mit Hydromette M 4050: 0 - +169,9 °C)
± 0,5 °C (0 - 60 °C), bei Umgebungstemperatur 0 - 50 °C (*)
Fester Emissionsfaktor von 0,95
(*) = Sensor-Genauigkeit
Technische Beschreibung MK 8
Messkabel MK 8, verwendbar für alle Geräte und Elektroden.
Länge: 1m.
Lieferumfang
- Hydromette RTU 600
- Einschlag-Elektrode M 20
- je 10 Ersatzspitzen, 16 und 23 mm
- Aktiv-Elektrode RF-T 28 EL
- Aktiv-Elektrode B 50
- Bürsten-Elektrodenpaar M 25-100
- Aktiv-Elektrode IR 40 EL
- Messkabel MK 8
- Bereitschaftskoffer BK 14-II
