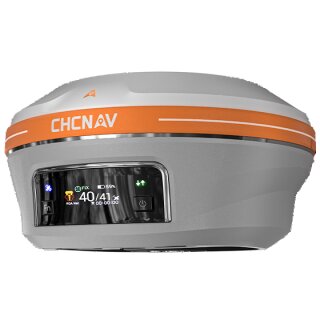

CHC NAV GNSS / GPS System i76 - Komplett-Set inkl. GNSS-Antenne, Roverstab + Outdoor Tablet
Hochentwickelte IMU-RTK-GNSS-Smart-Antenne mit visueller Vermessung
Hersteller Artikel-Nr: 110001003Y
Über die Firma CHC Navigation (CHCNAV)
CHC Navigation ist ein weltweit führendes Technologieunternehmen, das auf die Entwicklung und Herstellung von hochpräzisen GNSS-Positionierungs-, Navigations- und Kartierungslösungen spezialisiert ist. Das Unternehmen hat sich im Markt als wettbewerbsfähige, hochpräzise Alternative zu klassischen Premium-Herstellern etabliert.
Wir sind von CHC Navigation überzeugt, vertrauen Sie unserem Sachverstand und lassen Sie sich ebenfalls überzeugen.
Produktinformationen & Funktionsweise
Das CHCNAV i93 Visual IMU-RTK Rover Kit w/ Tablet Case ist die absolute High-End-Lösung von CHC Navigation. Es kombiniert ein hochmodernes 1892-Kanal GNSS-Board mit einer 200 Hz Auto-IMU und einem Dual-Kamera-System zur Video-Photogrammetrie.
Die Ausführung mit einem Feld-Tablet inklusive Schutzhülle und Stabhalterung statt eines kleinen Handheld-Controllers bietet eine maximierte Bildschirmfläche für komplexe CAD-Pläne, Punktwolken und die immersiven Augmented-Reality-Funktionen im Feld.
Der CHCNAV i93 bricht mit den physikalischen Grenzen klassischer GNSS-Vermessungsstäbe. Durch die Verschmelzung von Satellitendaten mit zwei Global-Shutter-Kameras (Starlight-Grade für Nachtaufnahmen) beherrscht er zwei bahnbrechende optische Verfahren:
- Visuelle Vermessung (3D-Video-Photogrammetrie): Punkte, die unzugänglich sind (z. B. auf vielbefahrenen Straßen, hinter Zäunen oder in Baugruben), werden aus der Distanz (2 bis 15 Meter) per Video erfasst. Die Software berechnet aus den Videobildern vollautomatisch hochpräzise 3D-Koordinaten.
- Visuelle 3D-Absteckung (AR): Zu suchende Punkte oder Achsen werden über die Bodenkamera als Augmented-Reality-Grafik direkt in das Live-Videobild auf dem Tablet eingeblendet. Ein virtueller Richtungspfeil führt den Anwender präzise zum Ziel.
Hauptmerkmale
- Massives Satelliten-Tracking: Je nach Firmware-Version 1408 bis 1892 Kanäle mit der iStar-Hybrid-Engine. Trackt alle globalen Systeme (GPS, GLONASS, Galileo, BeiDou) und filtert Störsignale hocheffizient.
- 200 Hz Auto-IMU: Kalibrierungsfreie Neigungskompensation bis zu 60°. Der Stab kann während der Messung schräg gehalten, getragen oder geschwenkt werden, ohne an Präzision zu verlieren. Völlig unempfindlich gegenüber magnetischen Störfeldern.
- Rekordverdächtige Akkulaufzeit: Durch intelligentes Energiemanagement hält der integrierte Akku bis zu 34 Stunden im Netzwerk-Rover-Modus. Ein Laden über Powerbank oder USB-C im Feld ist problemlos möglich.
- PointSky-Technologie: Ermöglicht zentimetergenaue PPP-Echtzeitmessungen über Satellit (L-Band), wenn kein Mobilfunknetz oder lokaler RTK-Dienst verfügbar ist.
- Gehäuse der Militärklasse: Staub- und wasserdicht nach IP68 und sturzfest aus 2 Metern Höhe auf harten Boden dank Magnesiumlegierung.
Technische Daten
- Genauigkeit (RTK): Horizontal: 8 mm + 1 ppm RMS / Vertikal: 15 mm + 1 ppm RMS
- Präzision Visuelle Vermessung: Typisch 2 bis 4 cm Abweichung bei 2 bis 15 m Distanz
- Kamerasystem: Dual-Kamera (2 MP & 5 MP) mit OmniPixel®-GS (Global Shutter)
- Konnektivität: 4G-LTE-Modem, UHF-Funk (410–470 MHz), WLAN, Bluetooth 5.0, NFC
- Speicher: 32 GB interner High-Speed-Speicher (erweiterbar auf 128 GB)
Anwendungsbereiche
Das i93 Tablet Kit glänzt überall dort, wo herkömmliche Vermessung zu langsam, ungenau oder schlicht zu gefährlich ist:
- Tief-, Rohrleitungs- und Kanalbau: Messung von Rohrleitungen direkt von der Grabenkante via Video (kein Betreten der ungesicherten Grube nötig).
- Städtische Bestandsaufnahme & GIS: Schnelle Erfassung von Straßenzügen, Fassadenfluchten, Denkmälern oder komplexer Infrastruktur im urbanen Raum.
- Großflächige Erdbau- & BIM-Projekte: Schnelles Abstecken von Linien und CAD-Geometrien via AR direkt auf dem großen Tablet-Bildschirm.
- 3D-Modellierung: Erfassung von Punktwolken und Bildern für die anschließende digitale Geländemodellierung (DOM).
Lieferumfang
- CHCNAV i93 GNSS-Empfänger (mit integriertem Akku, IMU und Dual-Kameras).
- Robustes Feld-Tablet: Häufig ausgeliefert mit dem industriellen CHCNAV LT800 Rugged Android-Tablet (8,1 Zoll Display) oder optionalen Outdoor-Tablets (wie Samsung Galaxy Tab Active).
- Tablet-Schutzhülle (Tablet Case) mit rückseitiger, hochstabiler Klemmenhalterung zur Montage des Tablets direkt am Roverstab.
- CHCNAV LandStar 8 Feldsoftware: Dauerlizenz der Android-App, vorinstalliert und freigeschaltet (voll CAD-fähig, optimiert für AR-Absteckung).
- UHF-Funkantenne (für den Betrieb als Radio-Rover im Zusammenspiel mit einer Basisstation).
- Roverstab: Hochwertiger Carbonfaser- oder Aluminium-Teleskopstab mit standardisiertem 5/8"-Gewinde.
- USB-C Lade- und Datenübertragungskabel inklusive Schnellladegeräten für Antenne und Tablet.
- Robuster Transportkoffer: Stoßfester Hartschalenkoffer mit passgenau gefrästen Schaumstoffeinlagen.
Eidertal Artikel-Nr: 13410123
