CHC NAV GNSS / GPS System i76 - Komplett-Set inkl. GNSS-Antenne, Roverstab + Outdoor Tablet
Laser IMU-RTK GNSS-Empfänger im Taschenformat
Hersteller Artikel-Nr: 110001003X
Über die Firma CHC Navigation (CHCNAV)
CHC Navigation ist ein weltweit führendes Technologieunternehmen, das auf die Entwicklung und Herstellung von hochpräzisen GNSS-Positionierungs-, Navigations- und Kartierungslösungen spezialisiert ist. Das Unternehmen hat sich im Markt als wettbewerbsfähige, hochpräzise Alternative zu klassischen Premium-Herstellern etabliert.
Wir sind von CHC Navigation überzeugt, vertrauen Sie unserem Sachverstand und lassen Sie sich ebenfalls überzeugen.
Produktinformationen

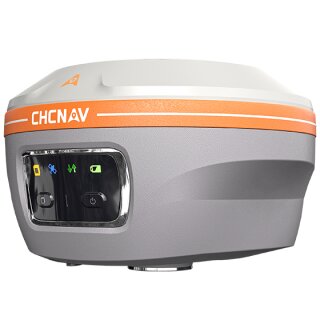

Das CHCNAV i85 Laser-IMU-RTK Rover Kit w/ Tablet Case stellt die absolute technologische Speerspitze kompakter Smart-Antennen von CHC Navigation dar. Es ist eine hochentwickelte All-in-One-Vermessungslösung, die ein 1892-Kanal GNSS-Board, eine 200 Hz Auto-IMU, Dual-Kameras für Augmented Reality (AR) und einen integrierten Laser-Entfernungsmesser in einem ultrakompakten 800-Gramm-Gehäuse vereint.
Das Paket ist speziell für die Steuerung per Outdoor-Tablet (inklusive Schutzhülle und Stabhalterung) ausgelegt, was im Vergleich zu klassischen Feldcontrollern eine deutlich größere und übersichtlichere Kartendarstellung im Feld ermöglicht.
Der CHCNAV i85 ist der erste Kompakt-RTK-Empfänger seiner Klasse, der visuelle Positionierung (Dual-Kameras) mit einem industrietauglichen grünen Ziel-Laser kreuzt.
Wo herkömmliche GPS-Stäbe an ihre physikalischen Grenzen stoßen – sei es durch Signalabschattung direkt an einer Hauswand, dichte Vegetation oder Sicherheitsrisiken wie fließender Verkehr – misst der i85 kontaktlos aus der Distanz. Der Anwender richtet den grünen Laserpunkt auf das Zielobjekt, während die Antenne dank der hochentwickelten Auto-IMU-Neigungskompensation bis zu 60° schräg gehalten werden kann. Die Software berechnet die zentimetergenaue 3D-Koordinate des Zielpunkts vollautomatisch in Echtzeit.
Hauptmerkmale & Technische Highlights
- Multi-Sensor-Fusion mit Laser & Kamera: Ausgestattet mit einem hellen, grünen Laser (Klasse 3R) und zwei Global-Shutter-Kameras (2 MP & 8 MP). Ermöglicht präzise Distanzmessungen sowie visuelle AR-Absteckung (Einblenden von Punkten im Live-Videobild des Tablets).
- Massive Kanalkapazität: 1892 Kanäle mit modernster iStar2.0-Technologie tracken alle verfügbaren Satellitensignale (GPS, GLONASS, Galileo, BeiDou). Bietet überragende Fix-Zeiten (4–8 Sekunden) selbst unter schwierigen Bedingungen.
- Kalibrierungsfreie Auto-IMU (200 Hz): Keine Libelle mehr nötig. Die Neigungskompensation bis zu 60° arbeitet vollkommen unempfindlich gegenüber magnetischen Störfeldern (z. B. durch Zäune, Fahrzeuge oder Rohrleitungen).
- PointSky-Technologie: Unterstützt die zentimetergenaue Echtzeit-Positionsbestimmung über Satellit (L-Band), falls kein lokales Mobilfunknetz (NTRIP) verfügbar ist.
- Extreme Akkulaufzeit & Ergonomie: Bis zu 20 Stunden kontinuierlicher RTK-Rover-Betrieb mit einer Ladung. Das Gehäuse misst nur 134 x 86 mm und wiegt schlanke 800 Gramm.
- Militärstandard-Robustheit: Zertifiziert nach IP68 (absolut staub- und wasserdicht) und stoßfest gegen Stürze aus bis zu 2 Metern Höhe auf Beton.
Technische Daten im Überblick
- Kanäle & Tracking: 1892 Kanäle (GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, L-Band)
- RTK-Präzision: Horizontal: ±8 mm + 1 ppm / Vertikal: ±15 mm + 1 ppm
- Laser-Präzision: 2 cm Abweichung bei 5 m Entfernung / 3 cm bei 10 m Entfernung
- Sensoren: 200 Hz Auto-IMU, Laser-Entfernungsmesser, Dual-Kamera
- Funkmodem: Internes UHF-Modem (410–470 MHz), Senden und Empfangen (Tx/Rx)
- Konnektivität: Wi-Fi (2.4/5.8 GHz), Bluetooth 4.2, NFC (One-Touch-Pairing), USB-C
- Datenspeicher: 8 GB integrierter High-Speed-Speicher
Anwendungsbereiche
Das i85 Rover Kit wurde speziell für Branchen entwickelt, bei denen Schnelligkeit und das Erreichen unzugänglicher Punkte im Fokus stehen:
- Garten- und Landschaftsbau (GaLaBau): Ideal für Aufmaße in Privatgärten unter dichtem Baumbestand oder nah an Gebäudeecken.
- Kataster- und Leitungsdokumentation: Einmessen von offenen Gräben, Schächten oder Rohrleitungen direkt von der Grabenkante aus – ohne den Graben betreten zu müssen (Sicherheitsaspekt).
- Stadt- und Bauvermessung: Messungen unter Vordächern, an Fassadenfluchten oder das Abstecken von Achsen via AR-Kamerabild auf dem Tablet.
- BIM- & Infrastrukturprojekte: Schnelle Bestandsdatenerfassung für digitale Zwillinge und GIS-Systeme.
Lieferumfang:
- CHCNAV i85 GNSS-Empfänger mit integriertem Li-Ionen-Akku, IMU, Lasermodul und Dual-Kameras.
- Robustes Feld-Tablet (Häufig eingesetzt: Samsung Galaxy Tab Active-Serie oder industrielle Android-Tablets).
- Tablet Case & Halterung: Schutzhülle inklusive ergonomischer, stabiler Halteklemmen zur sicheren Montage des Tablets am Roverstab.
- CHCNAV LandStar 8 Feldsoftware: Vollversion/Lizenz für Android, optimiert für die große Tablet-Oberfläche und AR-Modi.
- UHF-Peitschenantenne (SMA-Anschluss) für den Funkbetrieb.
- Roverstab: Hochwertiger, ausziehbarer Carbonfaser- oder Aluminium-Teleskopstab (2,00 m) mit 5/8"-Gewinde.
- Lade- & Datenzubehör: USB-C-Schnellladegerät und Datenkabel für Antenne und Tablet.
- Wasserdichter Transportkoffer: Robuster Hartschalenkoffer mit passgenau geformten Schaumstoff-Inlays.
